新品 | XQ延时换向阀
发布时间:2020-03-31 16:33:45    浏览:450


新品推荐

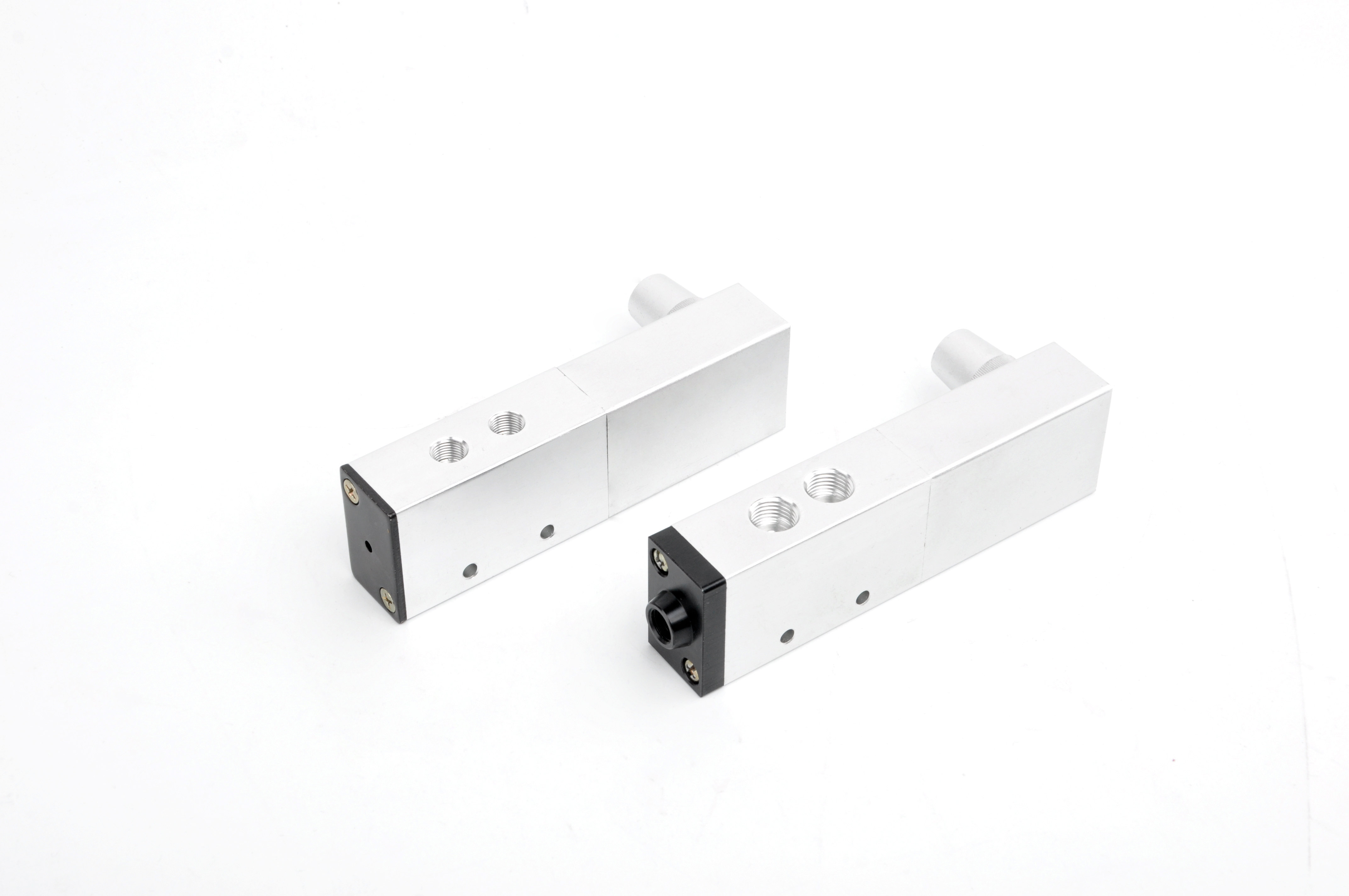

XQ延时换向阀


经过神驰全体员工的不懈努力,我们又将推出新品。

今天推荐的新品--XQ延时换向阀。它的主要作用是控制端通气后延时一段时间再换向,泄气后迅速复位。





产品原理简介


当气动延时换向阀控制气口K通入信号气流时,气流通过节流阀的节流口进入储气罐C,由于储气罐的存在,输入气流的压力不足以推动阀芯换向,经过一段时间,输入气流产生足够的压力后,才能推动阀芯完成换向,由于调节节流阀阀口大小即可控制换向阀换向的延时时间,一般延时时间为几秒至几分钟。


当信号口排气后,储气罐C经单向阀快速排气,二位三通换向阀芯在弹簧作用下移动至右位复位。

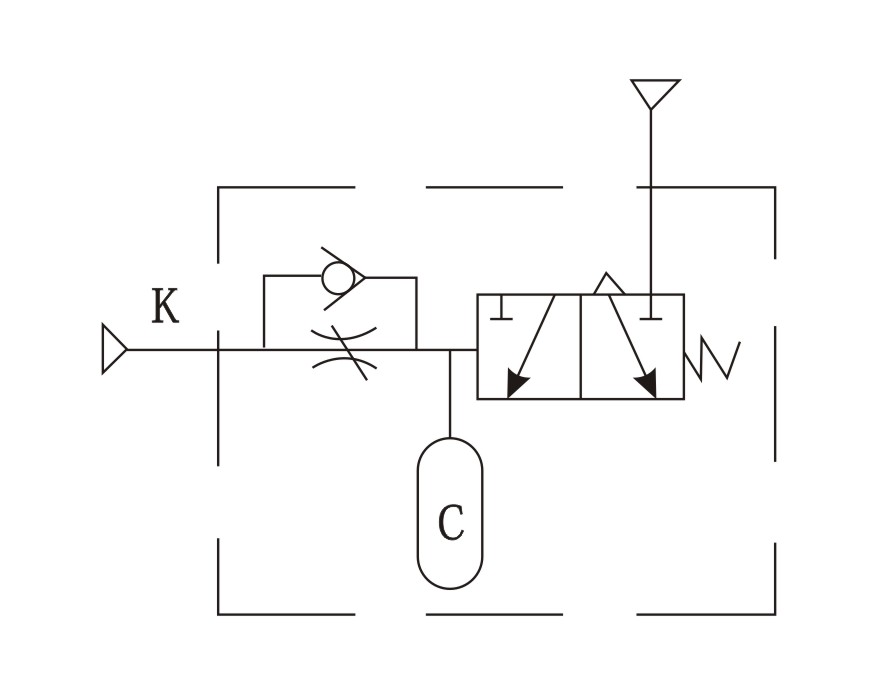

原理图







产品特点


目前,在气动系统的控制方式上可编程控制器(PLC)已得到十分广泛的应用,但是,在一些特殊的工作环境下(如:高温、高湿、易爆、强辐射和强电磁干扰等),由于PLC本身和相关传感器的可靠性等原因满足不了工作要求,转为需要气动延时换向阀。


目前,气动延时换向阀作为气动控制系统的时间控制器已被广泛采用。它利用气体的节流特性来控制换向阀的动作时间,实现全气动控制的自动循环,避免了电一气或气一电转换过程,有效地提高了控制系统的可靠性,并使系统控制过程大为简化。






常见用法

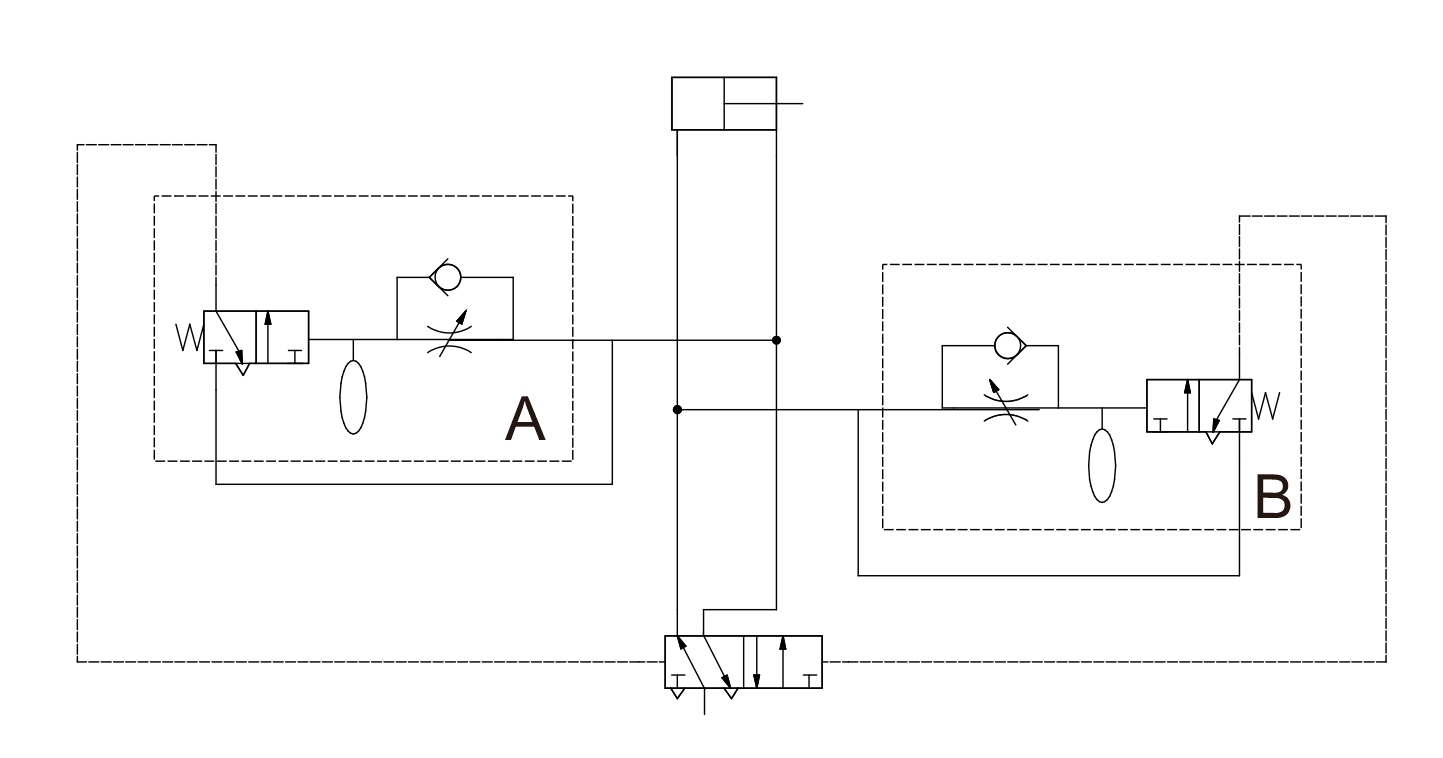

可通过两个延时换向阀以及一个双作用两位五通气控阀组成自动往复气缸回路,如图所示,气缸推出时,B阀开始延时,当到达设定时间后,B阀换向,推动双作用气控阀换向,气缸缩回,同时A阀开始延时,经过设定时间后推动换向阀换向,气缸推出,如此循环,就构成了一个气缸自动往复回路。


原理图



注意事项


  • 由于此种延时采用的是机械结构,受影响因素较多,因此延时精度较低,在使用此换向阀时需要注意延时误差。

  • 信号口所用气压对延时时长影响极大,因此在调试和使用时,尽量保证气压的稳定与一致。

  • 型号尾数为0的是弹簧复位型,为1的是气复位型。

  • 在连接设备之前要设置换向阀换向时间长短,要通气来设置,不然设备容易出现故障。
